手推绞磨/手摇绞磨绞磨机、立杆机绞磨/建筑五金工具_供应

手推绞磨/手摇绞磨绞磨机、立杆机绞磨/建筑五金工具

价格:￥890.00/台
供应:900台

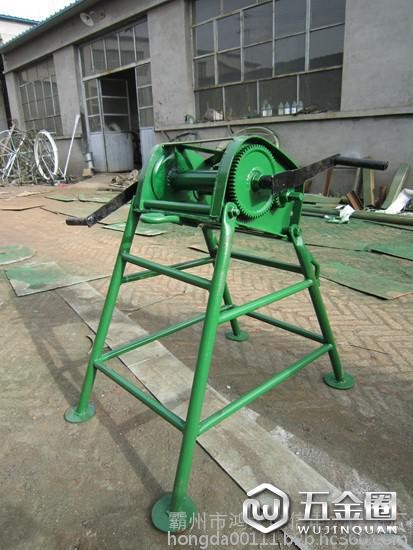

杆上手摇绞磨是架设空中高压输电线路及铺设地下电缆的施工机具，能在各种复杂条件下顺利、方便地进行组立革塔、架设导（地）线等起重、牵引。经实验和现场实际作用证明，具有结合理、体积小、重量轻、功力大、操作灵活、搬运方便等优点，尤其适合城市内小批量作业，深受广大电力作业者的欢迎。
手摇绞磨是广泛应用于电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等工程中的一种辅助工具。其优良的便携性和操作性是机动绞磨所无可比拟的，特别是在交通不便的抢修作业中，更是发挥了巨大的作用。
双面手摇绞磨规格参数

产品编号
型号
额定负荷（KN）
重量（kg）
JGA1001
SYM-1
10
30
JGA1002
SYM-3
30
55
JGA1003
SYM-5
50
70

ST型手推绞磨以人力为动力的绞磨机，用于线路工程中吊装牵引及起吊杆塔等作业，手推绞磨采用装棘轮结构，自锁可靠。手推绞磨机产品说明: 适用于输变电线路环境异常恶略，如山顶，湖心等机动绞磨不能到达的环境施工中的牵引，立杆，放线，吊装等作业。机体采用优质无缝钢管经切断，冲孔，焊接而成。磨轮采用优质钢材加工而成，耐磨强度高。连接部分均采用密封轴承设计，有效减少灰尘杂物的进入，从而减小操作力量。机体还留有4个固定孔用于固定在地面上方便人工推动磨杠。

手推绞磨机
手推绞磨分为3吨和5吨，额定符合不超过30KN和50KN,整机重量大约在55kg和70kg左右。
手推绞磨又被称为人力绞磨、手摇绞磨，
手推绞磨的主要用途为：配置滑轮，可起吊秆塔，更换变压器。
特点：可拆卸，便于运输。本厂专业生产电缆放线滑车，铝合金导线卡线器，铝合金立杆机，机动绞磨，电缆放线架等电力施工工具。
ST型手推绞磨以人力为动力的绞磨机，用于线路工程中吊装牵引及起吊杆塔等作业，手推绞磨采用装棘轮结构，自锁可靠。
手推绞磨技术参数：
手推绞磨技术参数图解：手推绞磨分为3吨和5吨，额定符合不超过30KN和50KN,整机重量大约在55kg和70kg左右。
产品编号   新型号原型号负荷(KN) 重量（kg)2195       SM-2   SW-1  20     622196       SM-3   SW-2  30       732197       SM-5   SW-3  50       82

机动绞磨是架设空中高压输电线路及铺设地下电缆的施工机具，能在各种复杂条件下顺利、方便的进行组立铁塔、架设导（地）线等起重、牵引。广泛用于电力、邮电线路施工中组立杆塔或机动放线，亦可在建筑、码头等场所吊装及牵引重物，适用于野外无电场所，使用灵便。经实验和现场实际操作证明，具有结构合理、体积小、重量轻、功利大、操作灵活、搬运方便等优点，深受广大电力、电信作业者的欢迎。绞磨机分柴油机动绞磨和汽油机动绞磨又分手抬和带轮两种.
一、绞磨机产品型号：手抬式 5T 3T
二、产品名称：
三、用途：3T和5T型机动绞磨是架设空中高压输电线路及铺设地下电缆的施工机具，能在各种复杂条件下顺利、方便地进行组立革塔、架设导（地）线等起重、牵引。经实验和现场实际作用证明，具有结合理、体积小、重量轻、功力大、操作灵活、搬运方便等优点，深受广大电力作业者的欢迎。
四、规格：
输出正转：最慢线速度12转/分；最快速度22转/分。
输出反转： 11转/分 20转/分
3T汽油机动绞磨外型尺寸（长X宽X高）（毫米）870x360X480
重量：90kg
5T汽油机动绞磨外型尺寸（长X宽X高）（毫米）900x400X480
重量：120kg
五：结构与工作原理

1、动力：
3T柴油功率：6马力转速：2600转/分
5T柴油功率：8马力转速：2600转/分
2、传动方式及变速：
动力与变速齿轮箱3T A型三角皮带二根、5T型二根B型三角皮带传动，并装有传动离合器。输入齿轮箱逆时针速度为1100转/分。经变速齿轮箱变速，分别输出下列转速：
正转 13转/分 23转/分
反转 12转/分 20转/分
3、制动：

有自动夹刹及离合传动联锁刹两种制动装置，在正、反方向均起制动作用。
4、手摇装置：
绞磨机在工作过程中，若遇原动机发生故障，被吊物在不上不下的情况下，可拨动手摇装置，将被吊物继续吊起或放回地面。
5、润滑方法：

绞磨机变速齿轮箱内各机件采用机油渗润，外轴承用黄油。
1、开机前，必须先打开绞磨机传动离合器，并把前后变挡杆拨至空挡位置，然后才能开机。
2、拨动离合器时，动作应快捷，否则联锁刹车不起作用，形成增加自动刹车棘爪之冲击力。在开机时不宜过于用力，至皮带轮能带动输入轴转动不致走滑即可。
3、变档时必须打开传动离合器，否则，会损坏齿轮，变档后应检查变档是否牢合，以防发生跳挡现象。
4、变挡过程中，若出现入挡困难现象时，不能强行入挡，可使用

手摇装置帮助如挡具体做法：用扳手拨动手摇装置，使其旋转一角度，即可入挡。
5、机动绞磨装设钢丝绳方法：
（1）将卷筒离合器打开，把钢丝绳头穿绕在卷筒上收紧，在合上离合器即可。
（2）将卷筒外侧一端轴承支撑活动座拆开，把钢丝绳绕进卷筒上收紧。
（3）钢丝绳绕法：由下向上穿，即进绳在下，面对卷筒，逆时针绕，进绳靠原动机端，绕5-6卷，
（ST-5T型绕8卷），若绕反则刹车不起作用。

七、机动绞磨的维修和安全使用：

为了保持绞磨机的正常运行，延长绞绞磨机的使用寿命，必须加强对绞磨机的维护和保养。操作者必须了解整套机械的结构、性能，熟练地掌握使用方法。
1、卷筒上的允许负荷是ST-3T：慢转时3000公斤，快转时1200公斤ST-5T慢转时5000公斤，快转时2500公斤，不得超负荷运行。
2、变速齿轮箱内必须保持1/4之润滑机油。
3、为防止跳挡现象，在拨挡叉内装有弹簧钢珠作为变档定位
4、之作用。因此，在使用时，要注意检查弹簧钢珠是否顶牢。如不牢，必须更换弹簧后方可使用。
5、对自动刹车和联锁刹车应经常检查胶木的磨损状况，自动刹车齿轮旋转及回松间隙为0.5毫米，大于1毫米必须更换胶木，否则易造成刹车失灵而发生事故。

6、绞磨机自动刹车装置在变速齿轮箱内，在起吊时，自动刹车齿轮发出“笃、笃、笃”响声，证明速齿工作正常，回松时则没有此响声。
7、汽油机动绞磨机座的锚固方法：靠卷筒两侧的轴承支座（有两个孔）为锚固点，不能以其它位置作为锚固点。8、卷筒轴承座的锁钉，必须与相应的孔配合，禁止使用其它螺丝代替锁钉。
9、汽油机绞磨机变速齿轮箱外壳是铝合金铸成，其上的螺丝不宜过紧和不必要拆装，更不能用锤敲击。
10、本机经长途运输后，必须进行详细的检查，各部件紧固螺丝有无松动，润滑油是否正常。?
11、原动机是汽油、柴油机、均可按该机的使用规范要求进行。
12、每次使用机器前，应检查机身有无杂物，周围有无影响机器正常运转的障碍，
同时应检查各传动机构，一切正常后，方可使用。
13、每次使用完毕后，应及时清除机器上的灰尘、油污等脏物，所有清洁工作应在机器停止运转后进行。
