随着AI市场的兴起，近年来各业界精英在GPU上持续发力，不断推出全新的产品。新产品在计算能力提升的同时，其芯片面积也已经屡创新高，甚至逼近了制程和成本的平衡极限。前不久，一款超级计算机的发布，让人哗然，人们震惊的是其拥有16颗Volta GPU所展现的强大的计算能力，16核GPU可提供高达2PFLOPS的深度学习计算能力，成为目前AI业界的最强者。
这16颗Tesla V100的GPU连接在一起，并发挥出如此强大的计算能力的的核心当属NVlink 2和NVSwitch。
1、NVlink
随着开发人员在人工智能(AI)计算等应用领域中越来越依赖并行结构，各行各业中的多GPU 和多CPU系统愈发普及。其中包括采用PCIe系统互联技术的4GPU和8GPU系统配置来解决非常复杂的重大难题。然而，在多 GPU系统层面，PCIe带宽逐渐成为瓶颈，这就需要更快速和更具扩展性的多处理器互联技术。
a、更快速、更具可扩展性的互联技术
NVlink技术可以提供更高带宽与更多链路，并可提升多GPU和多GPU/CPU系统配置的可扩展性，因而可以解决这种互联问题。通过提高可扩展性，进而实现超快速的深度学习训练。
NVlink技术首先将每个方向的信号发送速率从20GB/每秒增加到25GB/每秒。含此技术的产品可用于GPU至CPU或GPU至GPU的通信。
b、3层控制层，能更大限度提高系统吞吐量

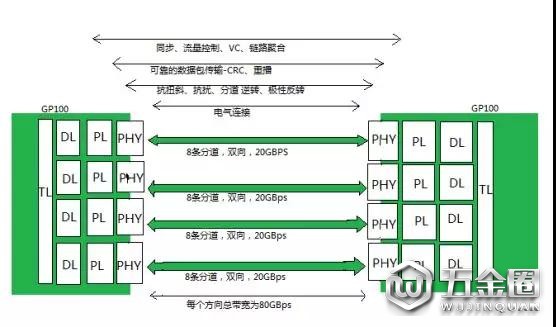

NVlink控制器由3层组成，即物理层(PHY)、数据链路层(DL)以及交易层(TL)。下图展示了P100 NVlink 1.0的各层和链路：
P100搭载的NVlink 1.0，每个P100有4个NVlink通道，每个拥有40GB/s的双向带宽，每个P100可以最大达到160GB/s带宽。
V100搭载的NVlink 2.0，每个V100增加了50%的NVlink通道达到6个，信号速度提升28%使得每个通道达到50G的双向带宽，因而每个V100可以最大达到300GB/s的带宽。

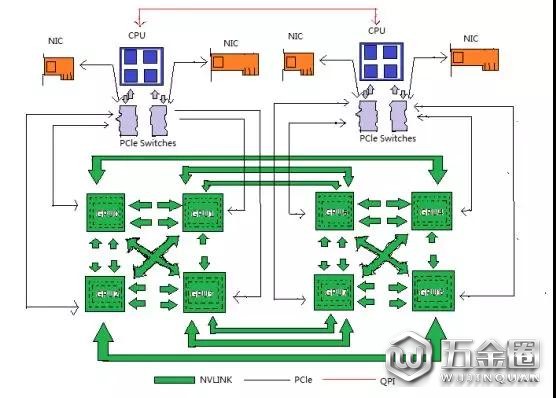

下图是HGX-1/DGX-1使用的8个V100的混合立方网格拓扑结构，虽然V100有6个NVlink通道，但是实际上因为无法做到全连接，2个GPU间最多只能有2个NVlink通道100G/s的双向带宽。而GPU与CPU间通信仍然使用PCIe总线。CPU间通信使用QPI总线。这个拓扑虽然有一定局限性，但依然大幅提升了同一CPU Node和跨CPU Node的GPU间通信带宽。
2、NVSwitch
a、拓扑扩展实现完全连接的NVlink
类似于PCIe使用PCIe Switch用于拓扑的扩展，使用NVSwitch实现了NVlink的全连接。NVSwitch作为首款节点交换架构，可支持单个服务器节点中16个全互联的GPU，并可使全部8个GPU对分别以 300GB/s 的惊人速度进行同时通信。这16个全互联的GPU(32G显存V100)还可作为单个大型加速器，拥有 0.5TB统一显存空间和2PetaFLOPS 计算性能。
由于PCIe 带宽日益成为多GPU系统级别的瓶颈，深度学习工作负载的快速增长使得对更快速、更可扩展的互连的需求逐渐增加。
NVlink实现了很大的进步，可以在单个服务器中支持八个GPU，并且可提升性能，使之超越 PCIe。但是，要将深度学习性能提升到一个更高水平，将需要使用GPU 架构，该架构在一台服务器上支持更多的GPU以及GPU之间的全带宽连接。
b、首款节点交换架构，加速深度学习和高性能计算
NVIDIA NVSwitch 是首款节点交换架构，可支持单个服务器节点中16个全互联的GPU，并可使全部8个GPU 对分别以300GB/s 的惊人速度进行同时通信。这16个全互联的GPU还可作为单个大型加速器，拥有0.5TB统一显存空间和2PetaFLOPS计算性能。
NVIDIA NVlink将采用相同配置的服务器性能提高31%。使用NVSwitch的DGX-2则能够达到2倍以上的深度学习和高性能计算的加速。
