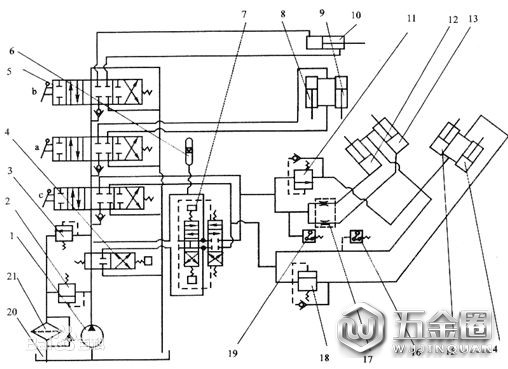

低压液压系统使用一段时间后出现的问题！一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。液压系统可分为两类：液压传动系统和液压控制系统。 在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。 空心箭头表示信号流，而实心箭头则表示能量流。 基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧复位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的开启和关闭。 对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。 根据系统工作原理，您可对所有回路依次进行编号。如果第一个执行元件编号为0，则与其相关的控制元件标识符则为1。如果与执行元件伸出相对应的元件标识符为偶数，则与执行元件回缩相对应的元件标识符则为奇数。 不仅应对液压回路进行编号，也应对实际设备进行编号，以便发现系统故障。 DIN ISO1219-2标准定义了元件的编号组成，其包括下面四个部分：设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备，则可省略设备编号。 实际中，另一种编号方式就是对液压系统中所有元件进行连续编号，此时，元件编号应该与元件列表中编号相一致。 这种方法特别适用于复杂液压控制系统，每个控制回路都与其系统编号相对应。 流量损失 在液压系统中，各被压元件都有相对运动的表面，如液压缸内表面和活塞外表面，因为要有相对运动，所以它们之间都有一定的间隙。如果间隙的一边为高压油，另一边为低压油，则高压油就会经间隙流向低压区从而造成泄漏。同时，由于液压元件密封不完善，一部分油液也会向外部泄漏。这种泄漏造成的实际流量有所减少，这就是我们所说的流量损失。 流量损失影响运动速度，而泄漏又难以绝对避免，所以在液压系统中泵的额定流量要略大于系统工作时所需的最大流量。通常也可以用系统工作所需的最大流量乘以一个1.1~1.3的系数来估算。 液压冲击
原因：执行元件换向及阀门关闭使流动的液体因惯性和某些液压元件反应动作不够灵敏而产生瞬时压力峰值，称液压冲击。其峰值可超过工作压力的几倍。 危害：引起振动，产生噪声；使继电器、顺序阀等压力元件产生错误动作，甚至造成某些元件、密封装置和管路损坏。 措施：找出冲击原因避免液流速度的急剧变化。延缓速度变化的时间，估算出压力峰值，采用相应措施。如将流动换向阀和电磁换向阀联用，可有效地防止液压冲击。 空穴现象 现象：如果液压系统中渗入空气，液体中的气泡随着液流运动到压力较高的区域时，气泡在较高压力作用下将迅速破裂，从而引起局部液压冲击，造成噪声和振动。另外，由于气泡破坏了液流的连续性，降低了油管的通油能力，造成流量和压力的波动，使液压元件承受冲击载荷，影响其使用寿命。 原因：液压油中总含有一定量的空气，通常可溶解于油中，也可以气泡的形式混合于油中。当压力低于空气分离压力时，溶解于油中的空气分离出来，形成气泡；当压力降至油液的饱和蒸气压力以下时，油液会沸腾而产生大量气泡。这些气泡混杂于油液中形成不连续状态，这种现象称为空穴现象。
