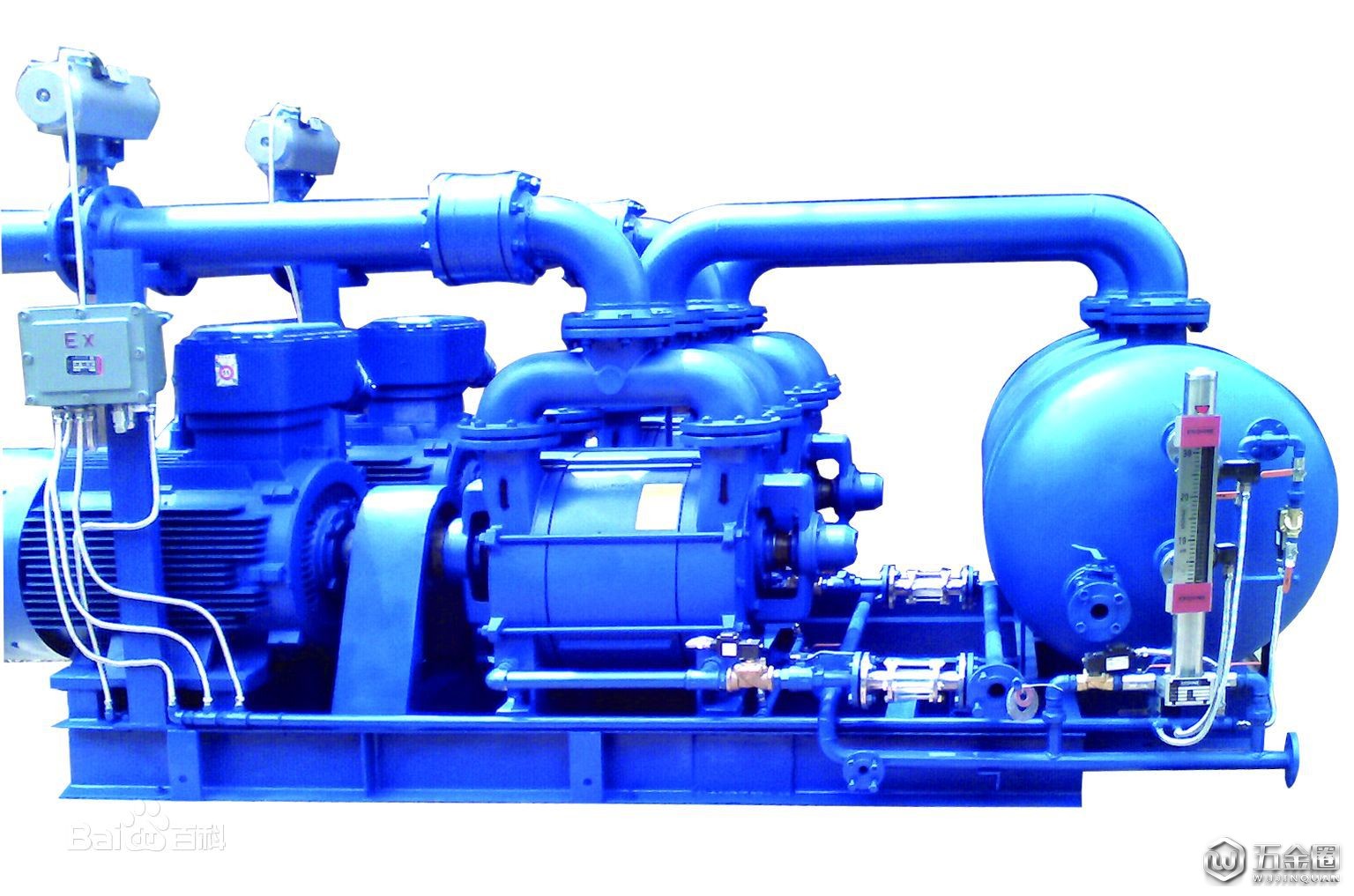

水环式真空泵运行状态监测方法的应用研究！水环式真空泵（water-sealing vacuum pump）是抽放井下沼气所用的真空泵。该真空泵抽放负压高、流量小、适用于抽放量不大、要求抽放负压高的矿井使用。水环式真空泵安全性好，一般矿井都要求较高的抽放负压，所以使用较广泛。 在泵体中装有适量的水作为工作液。当叶轮按图中顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。 叶轮被偏心的安装在泵体中，当叶轮旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大，压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。 优点 结构简单，制造精度要求不高，容易加工。 结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。 压缩气体基本上是等温的，即压缩气体过程温度变化很小。 由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。 吸气均匀，工作平稳可靠，操作简单，维修方便。
