双向滑动球铰支座 单向滑动球铰支座设计深化
我公司路泽科技与中建三局合作修建的深圳石岩体育馆为大跨度钢结构，采用的是双向滑动球铰支座，生产标准按照GB50017-2003《钢结构设计规范》、GBT17955-2009《桥梁球型支座》、GB50011-2001《建筑抗震设计规范》、GB50463-2008《隔振设计规范》来实施。
双向滑动球铰支座的材质一般常用Q235B和Q345B，Q235是碳素结构钢,Q345是低合金高强度钢，两者的区别主要是屈服强度，Q345的屈服强度要高于Q235，Q235为235Mpa以上（厚度小于16mm)。Q345的屈服强度为345Mpa以上（也是小于16mm，高于16mm时强度略下降），具体选择可根据工程实际需要考量。
在桥梁建筑结构等大跨度结构中滑动球铰支座的应用广泛，照简支梁设计的时候，设置支座可以释放掉传到桥墩或者支架的水平力，降低结构造价。用于钢结构工程中解决了结构抗震设计的问题，提高了结构自身的整体抗震能力。

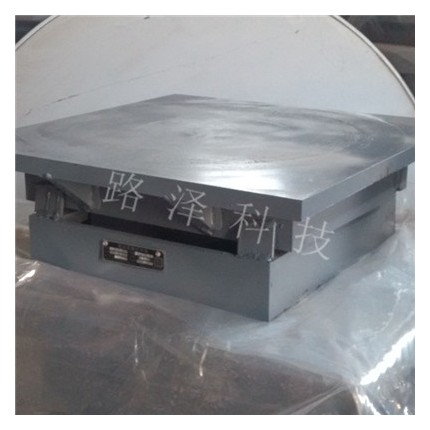

球铰支座中心线应与主梁中心线及下部结构安装线重合。支座安装就位后，双向滑动球铰支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，板上的不锈钢板与中间钢板上的另四氟板组成第二滑动面，完成梁体因温差诸因素产生的伸缩位移。
双向滑动球铰支座工作原理：位移是由底座在箱体中的滑移实现的；双向滑动球铰支座转,角是由球体与上球壳和底座的相对转动来实现的；抗竖向拉力是由球体、上球壳、底座和箱体实现的；水平力是由箱体、底座和球体实现的。
