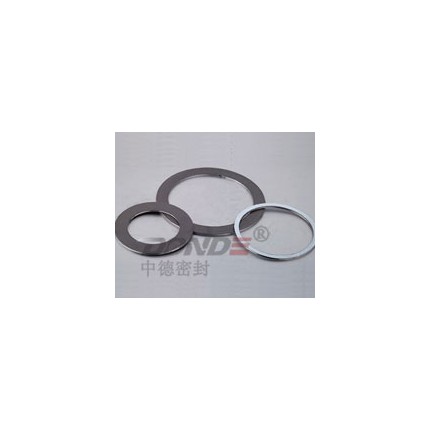

异形金属缠绕垫片
异形金属缠绕垫片是一种通常适用于锅炉人孔，手孔，阀盖等的垫片，与金属缠绕垫片的结构相同，只是形状不同。主要有椭圆形、方形、菱形等缠绕垫片形式，其它形状可根据图纸要求制作。特殊形状缠绕垫片一般都为基本型缠绕垫。
性能特点：：耐高温、高压、耐腐蚀和良好的压缩回弹率。
使用设备:石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等连接处密封 。
|
|
缠绕垫片结构形式及代号和使用法兰类别：
|
基本型式
|
代号
|
适用的法兰密封面
|
厚度(mm)
|
|
V型基本体/环
|
W型基本体/环
|
|
基本型
|
A或R型
|
榫槽面、凹凸面、平面和凹槽面
|
3.2;4.5
|
4.8;5.5;7.5
|
|
材料:
1. 异形金属缠绕垫金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
2. 异形金属缠绕垫非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
|
|
缠绕垫片各种非金属材料主要技术参数：
|
|
材料
|
标识代号
|
温度 ℃
|
最大工作压力
|
适用介质
|
压缩率%
|
回弹率%
|
应力松驰率%
|
|
膨胀石墨
|
F.G.
|
-220--550
|
250 BAR
|
腐蚀性介质
|
18--30
|
≥17
|
≤18
|
|
特制石棉带
|
ASB
|
-150--450
|
100 BAR
|
般气密性
|
18--30
|
≥19
|
≤28
|
|
聚四氟乙烯
|
PTFE
|
-200-- 200
|
100 BAR
|
腐蚀性介质
|
18--30
|
≥15
|
≤13
|
|
无石棉材料
|
NA
|
-100--350
|
100 BAR
|
一般气密性
|
18--30
|
≥19
|
≤28
|
|
云 母
|
MICA
|
-150--800
|
100 BAR
|
特高温
|
18--30
|
≥19
|
|
|
陶 瓷
|
CER
|
-200--1090
|
100 BAR
|
超高温
|
18--40
|
≥19
|
|
下表用于对常用缠绕金属的材质选择：
材料名称
|
缩写标记
|
硬度(HB)
|
温度(°C)
|
|
碳钢（Carbon steel)
|
CS
|
120
|
-40~+540
|
|
SUS 304
|
304
|
130~180
|
-195~+550
|
|
SUS 316L
|
316L
|
130~180
|
-100~+550
|
|
SUS 321
|
321
|
130~190
|
-195~+760
|
|
HASTELLOR-B2
|
HASTB
|
215
|
-185~+1090
|
|
INCONEL-600
|
INC600
|
150
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
钛
|
TI
|
215
|
-195~+1090
|
|
