一、主要防爆标准

本产品符合GB 3836.1-2010环境 第1部分：设备 通用要求、GB 3836.2-2010环境 第2部分：由隔爆外壳“d”保护的设备、GB 12476.1-2013 可燃性粉尘环境用电气设备 第1部分：通用要求、GB 12476.5-2013 可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”的技术要求，及其它相关标准。

二、适用危险区域

本产品适用于工厂企业中具有危险区1区﹑2区，ⅡA、ⅡB类，T1～T4组气体环境、适用于工厂企业中具有21区、22区，T1～T4组可燃性粉尘/空气混合物场所、及可能同时出现或分别出现可燃性气体和可燃性粉尘的环境。

三、主要技术参数

a)防爆标志: Ex d IIB T2/T3/T4 Gb;Ex tD A21 IP66 T295℃/T195℃/T130℃;

b)防护等级：IP66;

c)电源：AC220V/AC230V 50HZ/60HZ;

d)光源种类及功率：

自镇灯：Z450、Z250 、Z160 、Z125

高压灯： G400、G250、G175 、G125

高压钠灯： N400、N250、N150、N100、N70

金卤灯：J400、J250、J175 、J150 、J100 、J70

无极灯：QL150、QL150、QL80

e)防腐等级：WF2

四、产品结构描述

外壳采用无铜铝合金压铸成型，强度高;表面经聚脂静电喷塑处理，防腐蚀性高，防腐等级WF2.

透明材质为抗机械冲击(抗4J)、耐热(>200°C)钢化玻璃,防眩光，高透光性。

反光器采用高纯铝材质，表面抛光后电极氧化处理，高反光率。

密封垫采用耐热、耐寒、耐酸及抗老化硅橡胶制成，高密封性能。

外露紧固件采用不锈钢SS304。灯座：E40。

灯具隔爆接合面采用平面及止口形式;透明罩灯盖与灯体之间采用胶粘形式，安装或更换光源时，打开灯盖，灯盖设有铰链，方便施工和确保安全。接线端盖与灯体之间采用止口形式，接线或检修时，拧开固定螺栓

灯具与镇流器箱为分体式独立结构，镇流器箱进线方式可以为钢管或电缆布线，进线口螺纹为G3/4”;镇流器箱箱盖采用紧固件不脱出结构，箱盖与箱体之间设有铰链结构，方便施工与确保安全。

五、内部配置

本产品光源采用飞利浦、欧司朗或亚明品牌，镇流器、触发器采用与光源特性配套产品，并配有功率补偿电容，在灯具正常工作的情况下灯具启动快，效率高。金卤灯显色指数不低于85Ra，高压钠灯显色指数不低于25Ra。

灯具及镇流器箱内引接线采用接线端子，并设有专用接地端子。

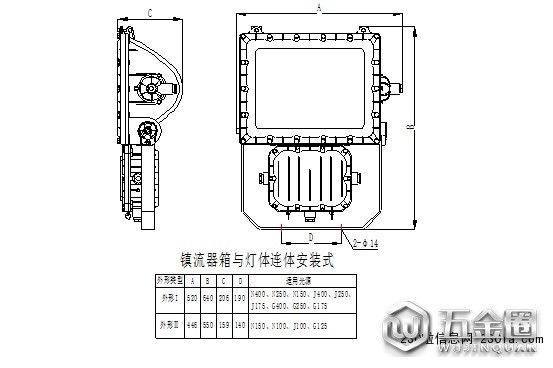

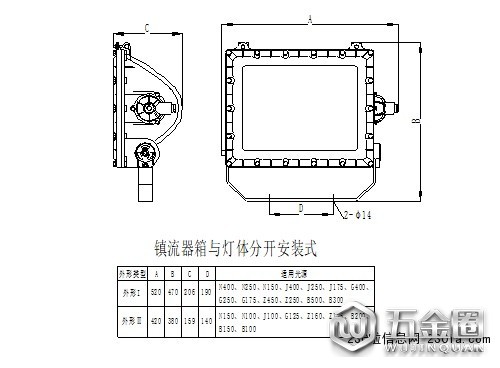

六.安装方式及外形

本产品安装形式多种：连体、分体以及井架专用安装方式，根据安装形式配备相应的安装附件。

图2图3

七.三维示意
