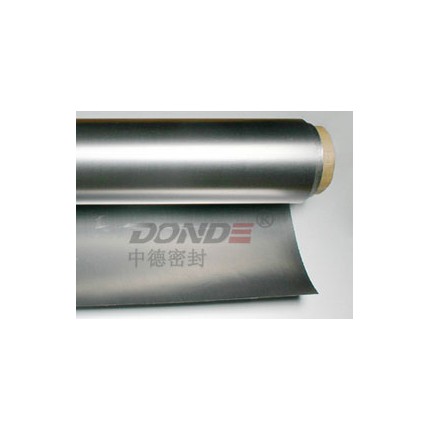

柔性石墨卷材（纸）
ZD-GS1000柔性石墨卷材又称柔性石墨纸或柔性石墨板材，是用天然石墨鳞片经化学处理后，经过加热高温膨化形成石墨蠕虫，这种像虫一样的石墨粉的密度约为0.003g/cc。然后经滚压形成柔性石墨卷材。 膨胀石墨卷材不含粘结剂和填充物，因此纯度很高，具有良好的耐腐蚀性，耐放射性， 耐高/低温，良好的压缩回弹性，并具有自润滑性和不渗透性适用于低压部位的密封。石墨卷材和金属薄板可以复合成多种形式的石墨复合板。
石墨卷材性能特点：
1.有优异的耐热性和耐寒性。柔性石墨从-270度的超低温到3650度（在非氧化气体中）的高温，其物理性质几乎没有什么变化，在空气中也可以使用到450度左右；
2.有优异的耐化学腐蚀性。柔性石墨除在王水、浓硝酸、浓硫酸及高温重铬酸盐、高锰酸钾、氯化铁等强氧化性介质中有腐蚀外，几乎对一切无机及有机介质都耐腐蚀；
3.有良好的自润滑性。柔性石墨同天然石墨一样，层间在外力作用下，容易产生滑动，因而具有润滑性，有较好的减磨性，摩擦系数小；
4.回弹率高。当轴或轴套因制造、安装等存在偏心而出现径向圆跳动时，具有足够的浮动性能，即使石墨出现裂纹，也能很好密合，从而保证帖合紧密，防止泄漏。
5.膨胀石墨垫片对法兰面的要求不高，较小的预紧力就能达到密封效果，切割容易是一种比较经济实用的垫片。
产品应用：
1.可做为石墨填料环材料
2.可以和金属薄板复合成石墨复合板切割成各种形状的密封垫片
3.直接用于制作各种低压垫片或加工成厚板后做高温隔热垫板用
石墨卷材常用规格：
宽度1000mm或1500mm，卷材长度30,50,80m;板材1000mm或1500mm;卷材厚度0.15-1.0;板材1.0mm-5mm;
密度,0.8-1.25g/cm3,其它特殊规格客户可要求。
|
|
纯石墨卷材（纸）主要技术参数：
|
项目(Item)
|
数值
|
碳含量（C concentration)
|
99%
|
硫含量（S concentration)
|
<1000ppm
|
氯含量（chlorine concentration）
|
<45ppm
|
抗拉强度（ tensile strength）
|
4.5MPa
|
压缩率（compressibility）
|
>40%
|
|
回弹率（recovery)
|
>10%
|
|
使用温度（Temperature)
|
-200℃-600℃
|
|
压力 (Pressure)
|
20MPa
|
|
厚度公差(Terence of Thickness)
|
-0.04mm~+0.04mm
|
|
尺寸公差(Terence of Dimension)
|
根据垫片规格
|
|
密度公差(Terence of Density)
|
-0.06~g/cm3+0.06gcm3
|
机械部JB/T53392-1999 柔性石墨板产品质量分等：
|
性 能
|
合格品
|
一等品
|
优等品
|
密度偏差
g/cm3
|
Ⅱ＜0.4
|
±0.10
|
±0.05
|
|
Ⅱ≥0.4
|
±0.07
|
|
抗拉强度 MPa
|
≥3.2
|
≥4.5
|
≥5.0
|
|
压缩率 %
|
35~55
|
|
回弹率 %
|
≥9
|
≥11
|
≥12
|
|
应力松弛率 %
|
≤10
|
|
灰份 %
|
≤6.0
|
≤3.0
|
≤1.0
|
|
热失重 %
|
450℃
|
≤1.0
|
≤0.5
|
|
600℃
|
≤20
|
≤15
|
硫含量
|
≤1500ppm
|
≤1000ppm
|
≤600ppm
|
氯含量
|
≤100ppm
|
≤50ppm
|
≤20ppm
|
不同等级石墨层物理机械性能：
项目
|
密度公差
|
碳含量C≥%
|
抗拉强度
|
硫含量
|
氯含量
|
应力松弛率
|
烧失量
|
|
工业Industrial
|
±0.06g/cm3
|
98
|
4 Mpa
|
<1000ppm
|
<50ppm
|
10%
|
2.0≤%
|
|
核能级Nuclear
|
±0.05 g/cm3
|
99.5
|
5 Mpa
|
<700ppm
|
<25ppm
|
10%
|
0.5≤%
|
※客户根据不同使用工况条件选择不同等级的石墨卷材材料，有特殊工矿的可要求。
|
|
石墨卷材技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状，并可根据需要提供特殊尺寸规格的石墨卷材。
国内相关标准：
JB/T 7758.2-2005|柔性石墨板 技术条件
JB/T 53392-1999|柔性石墨板 产品质量分等
JB/T 6613-2008|柔性石墨板、带、分类、代号及标记
JB/T 9141.4-1999|柔性石墨板材 压缩率、回弹率测试方法
JB/T 7758.4-2008|柔性石墨板 氯含量测定方法
JB/T 7758.3-2005|柔性石墨板硫含量测定方法
JB/T 9141.1-1999|柔性石墨板材 密度测试方法
JB/T 9141.6-1999|柔性石墨板材 固定碳含量测定方法
JB/T 9141.2-1999|柔性石墨板材 拉伸强度测试方法
JB/T 7758.7-2008|柔性石墨板 应力松弛试验方法
JB/T 9141.7-1999|柔性石墨板材 热失重测定方法
|
